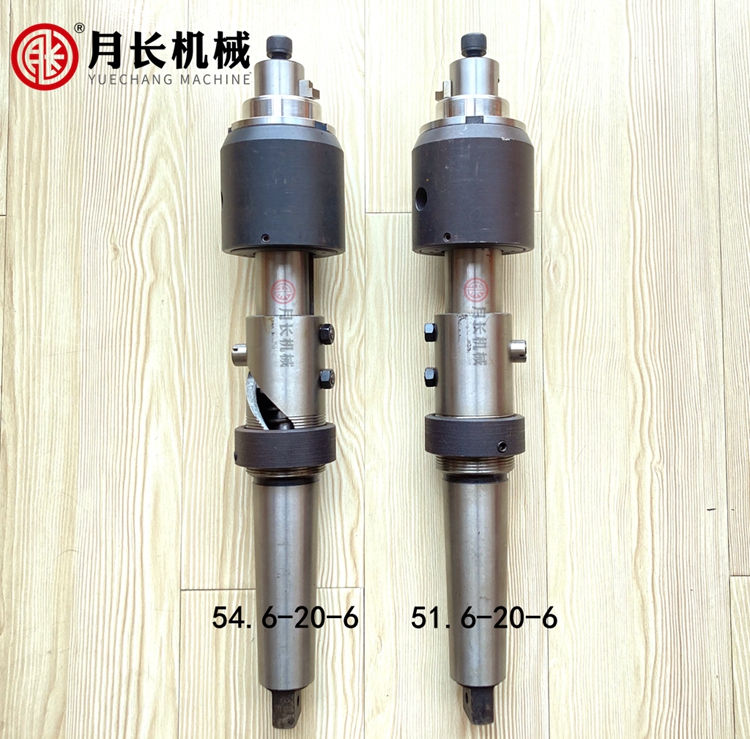

孔徑19.25mm進入23mm開3-6-3雙槽用戶開槽作業現場
精準定位、多道槽一次成型、穩定快速高效；

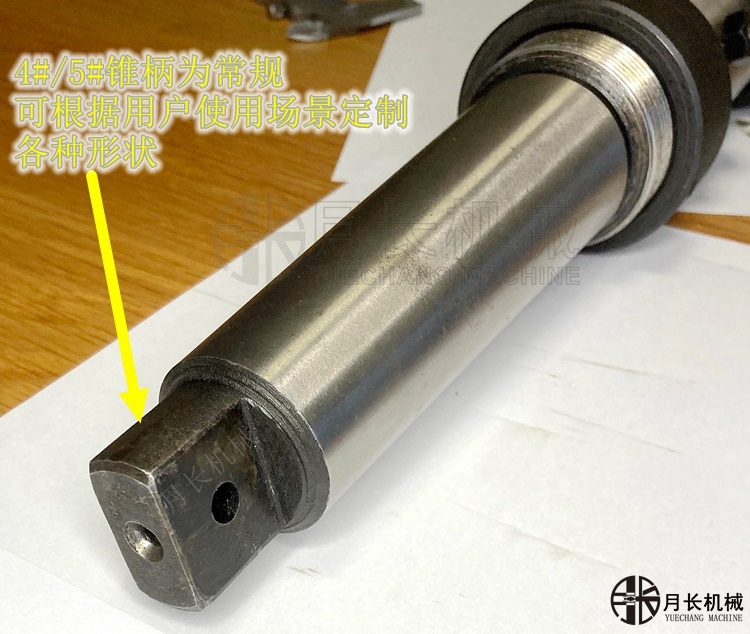

莫氏錐柄：4#/5# 可定制3#或6#【可定制任意形狀】；
轉速：63 - 200轉/分；
動力源：鉆床 順時針方向旋轉；
下單最好提供開槽圖紙【如下圖】：
如無圖紙最少需要提供：
1、孔內徑是多少？
2、進入管板多少開槽？
3、槽寬多少？
4、槽深多少？
5、如果是開多道槽，間距多少？
管板內孔開槽器簡稱開槽器，又名起槽刀、切槽器、挖槽器，是管板內孔開槽專用刀具。
管孔開槽后增加了管系脹接后管子與管板連接的密封性和拉脫力,與管子的連接強度得以大大提高，不易松動和拉伸;還能減少或消除脹管時受脹管子熱脹冷縮或其它因素所造成的間隙或氣孔帶來的脹接問題和煩惱。管板內孔開槽的精度，直接影響脹管的質量。YCKCQ-01/02/03 型系列高精度開槽器，就是能滿足液壓強度脹要求的換熱器管板內孔開槽的專用器具。
隨著液壓強度脹接技術的廣泛應用，對管板開槽的要求也越來越高，用戶原先自制的簡易開槽器已不能適應液壓強度脹需開 8-12mm 寬槽的要求。因此，本公司為解決這部分用戶的難題，研制成功了能滿足液壓強度脹開槽要求的管板開槽器。
YCKCQ-01/02/03 型系列高精度開槽器就是能滿足液壓強度脹要求的換熱器管板內孔開槽的專用器具，它是我公司吸取采用美國及國內先進技術，自行設計改進的一種多用途開槽器。

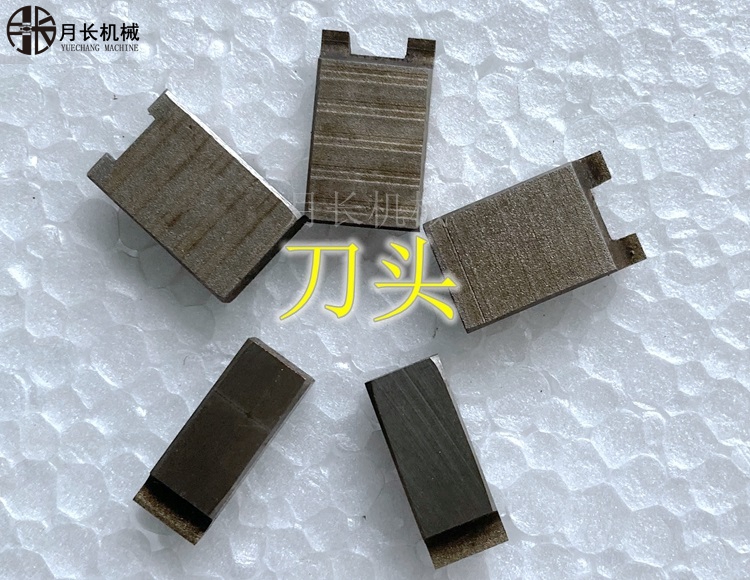

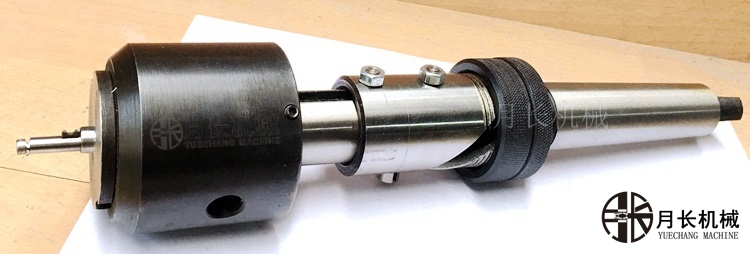

它們均有三部分組成：（1）主體、（2）刀桿、（3）刀片。
根據客戶要求可選用不同型號開槽器，刀桿和刀片都是根據用戶要求定制的。刀桿根據孔徑定制，刀片根據槽寬定制。
一、特點：
1、生產效率高；
2、自動定位，適應常用各種規格的管孔開槽；
3、開槽質量高，可靠性好；
4、可根據液壓脹接的要求開槽；可任意選用各種形狀開槽刀具。

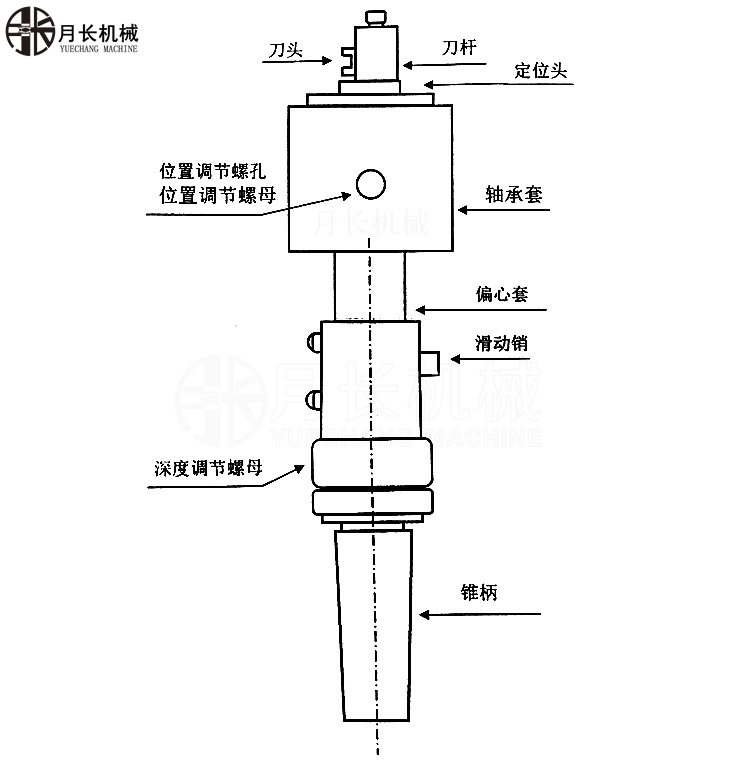

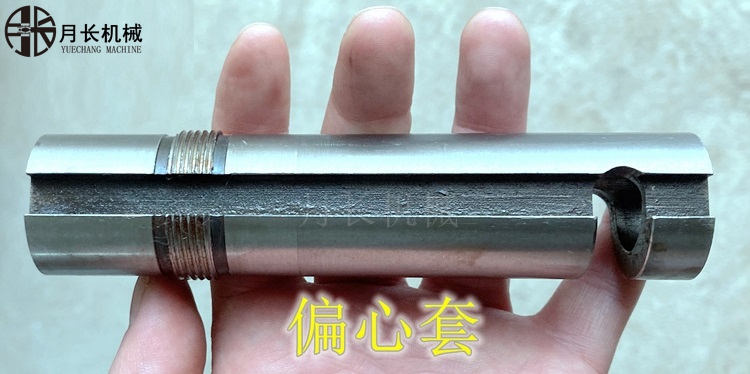

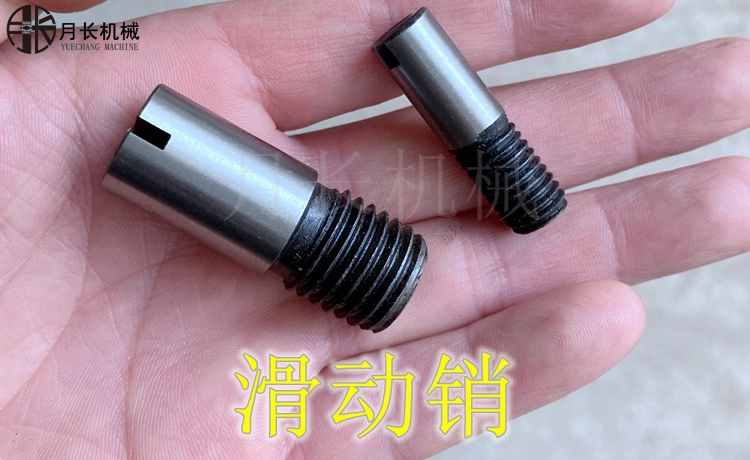

螺旋式開槽器主要工作原理為采用刀桿偏心與螺旋槽換向結構，下壓主套通過設置在螺旋槽內的滑動銷帶動 刀桿作徑向旋轉至設定的角度，從而抬起刀頭完成一個開槽過程。本刀具開槽深淺均勻圓潤，性能穩定，強度高， 使用壽命長，尤其適合多槽、同軸度要求高或槽帶較寬，開槽強度高的槽帶加工。對不銹鋼等硬度較高的管板也有 較好的表現?？商娲M口刀具。

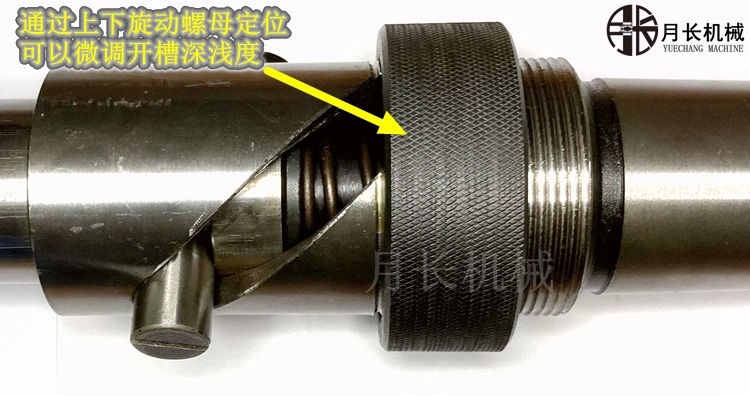

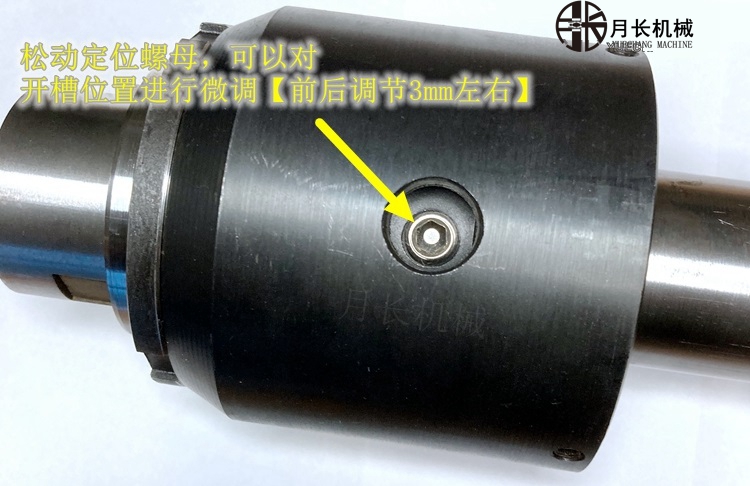

優點：強度大，精度高，通用性好。槽的位置與深度通過調整調節螺母輕松得到，非常方便；用于多槽切割 時，槽與槽之間的的深度完全一致。
用途：它能一次性挖出板孔里各種類型的槽，同時能精確控制挖槽的深度，槽面平整光潔，可在搖臂鉆床 等設備上使用，它是電力、石化、制冷、汽輪機制造行業的一些高壓或密封要求較高容器的管板孔內開槽的有效工 具。

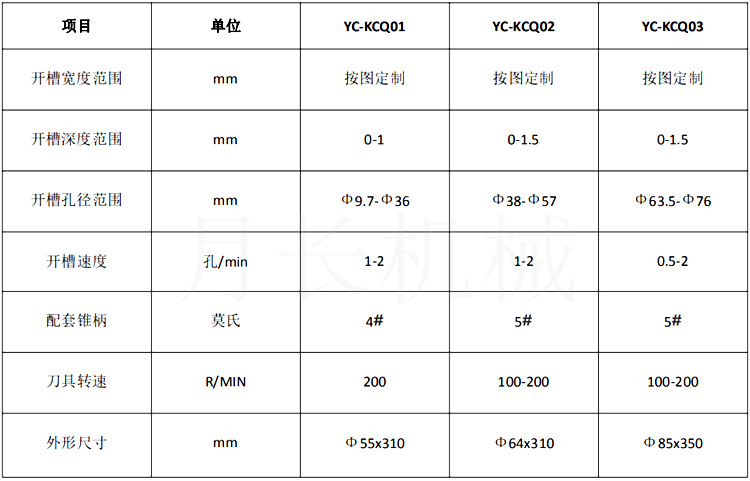

二、技術參數(數據僅作參考，可根據要求定制)：
注：莫氏錐柄：4#/5#（可定制 3#或 6#或根據用戶使用場景定制錐柄樣式）；轉速：63 - 200 轉/分；動力源：鉆床 順時針方向旋轉動。
開槽管板孔徑大于Φ76mm以上可來圖定制開發。
三、操作方法：
1、選用刀具：根據所要加工的管板開槽要求，選擇刀具，同時也可根據不同規則的開槽要求自備刀桿，刀片孔須 經精加工成型，刀片刃磨須滿足加工要求。

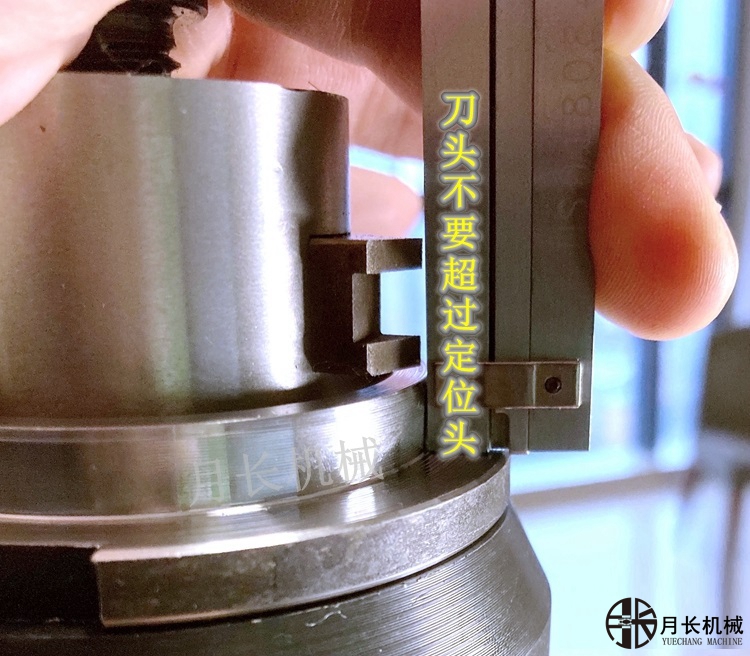

2、裝刀：
3、裝 夾：開槽器可由莫氏柄裝在普通搖臂鉆床或鉆加工中心上。
4、主機調速: 根據加工的不同規格要求，從技術參數表中選用合理的轉速。

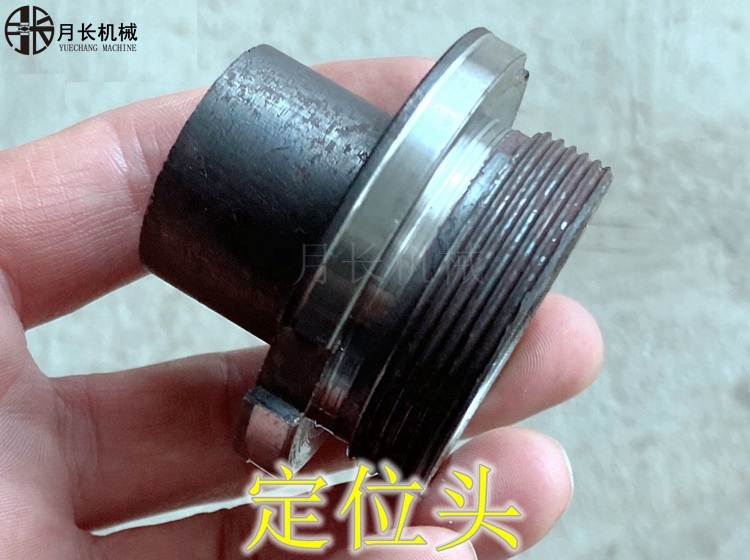

5、進 刀: 當主體頂尖錐面對準所加工的孔口時，先采用無負荷自由定位，然后固定鉆床搖臂，下壓受力，通過主 軸旋轉帶動主體轉動使刀桿自動橫向進刀，直至加工所需槽要求完畢，每孔操作過程只需 0.5-1 分鐘。
四、注意事項：
1、 開槽過程中，轉速不能太高，以免損壞刀具及零件。
2、 固定刀片的螺栓一定要擰緊，但不能用力過猛！
3、 開槽時，刀具對工件應自由定位，否則會造成開槽偏心。
4、 滑動部分應保持良好的潤滑性能。應經常加注潤滑油，并保持清潔無卡死現象。
5、 定期加注軸承用潤滑油。
6、 選用刀桿及刀具應在參數范圍內。

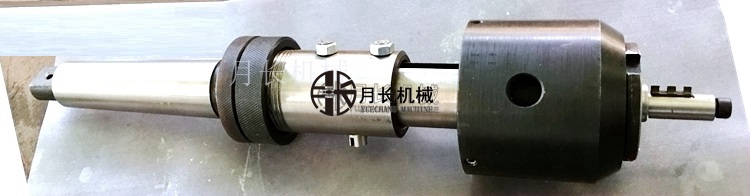

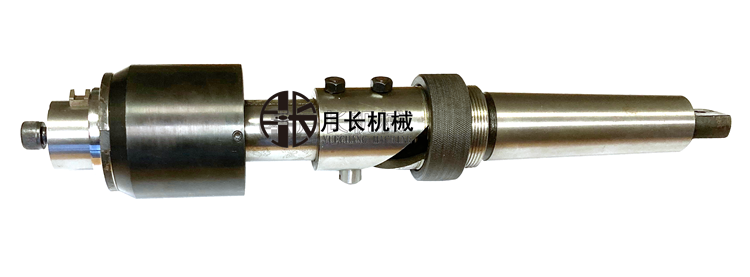

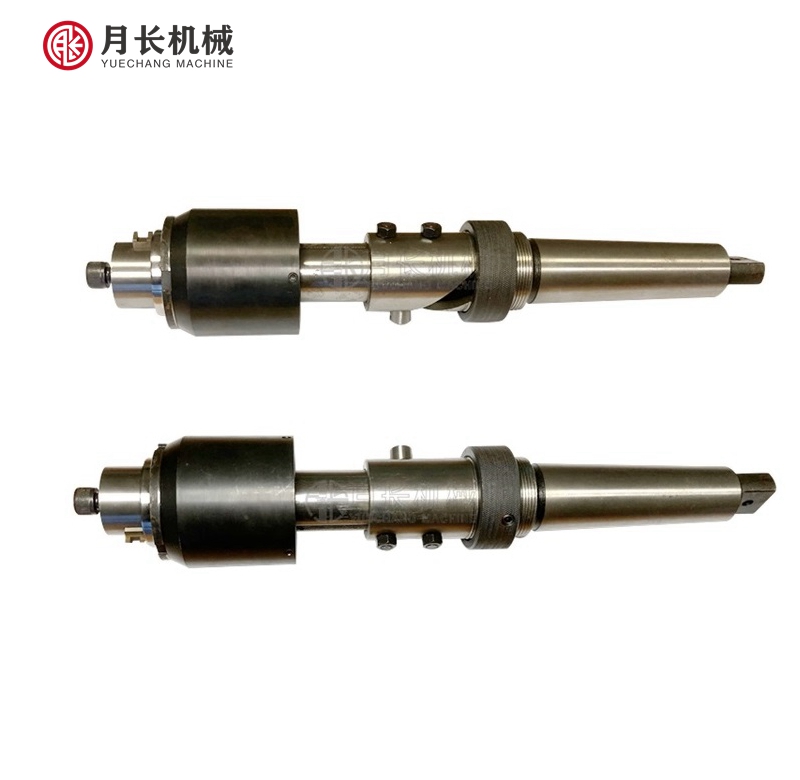

高精度開槽器（品質等同進口產品）
【01型：孔徑Φ10mm-Φ36mm；02型：孔徑Φ38mm-Φ57mm； 03型：孔徑Φ63.5mm-Φ76mm?！?/p>
